IH化工泵

1.IH型泵是全國泵行業采用ISO國際標準聯合設計的系列產品，其主要由泵體、葉輪、葉輪螺母、泵蓋、密封部件、軸、懸架部件等組成。

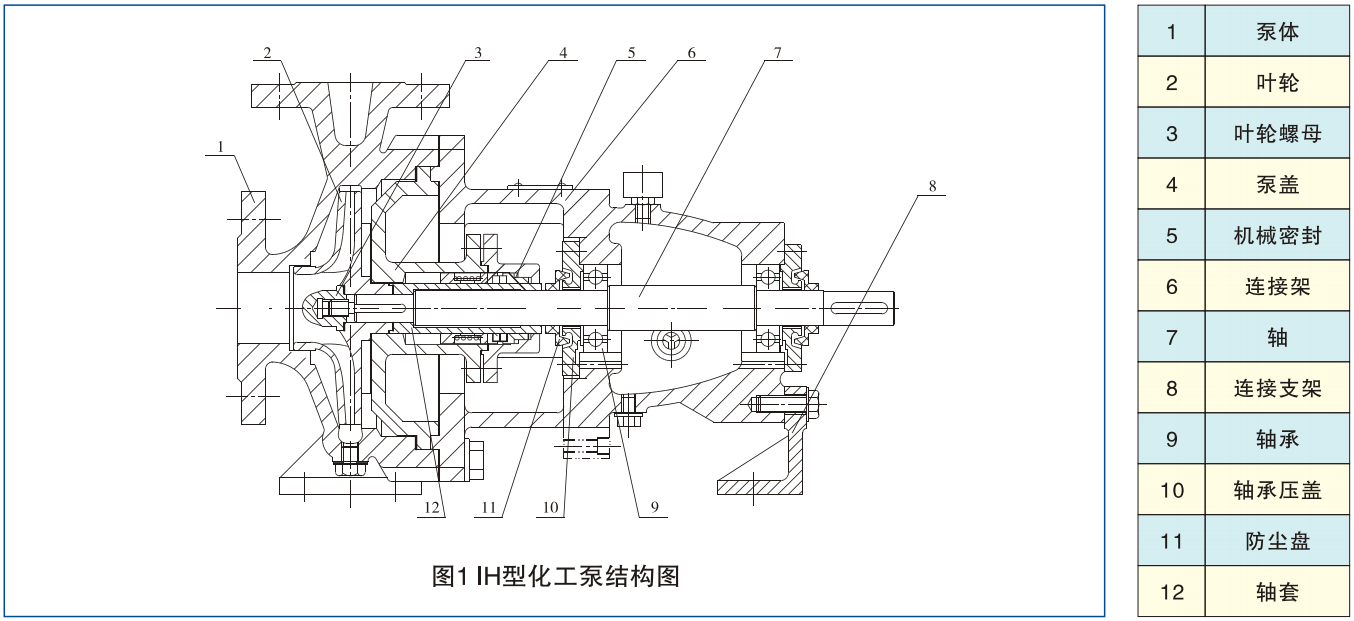

2.泵的結構特點(見圖1):

泵的結構特點是:泵蓋通過止口固定在懸架體上，然后通過泵體與懸架體止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定在懸架支架上，并用懸架支架支撐在底座上。這是國際上通用的一種結構型式。

3.泵的旋轉方向:泵通過加聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

4.泵的軸封型式:

填料密封:泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻、潤滑、清洗用。

機械密封:單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗摩擦端面，同時起冷卻作用。

泵的密封型式采用填料密封或機械密封，由用戶根據需要選用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸的其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

5.泵的材質:泵的過流部件均采用不銹鋼材料。用戶可根據所輸送介質對泵腐蝕的情況，選用相適應泵的過流部件。

廣泛應用于石油、化工、合成纖維、化肥、電站、冶金、食品及醫院等工業部門輸送不含懸浮顆粒的腐蝕性或不允許污染的介質

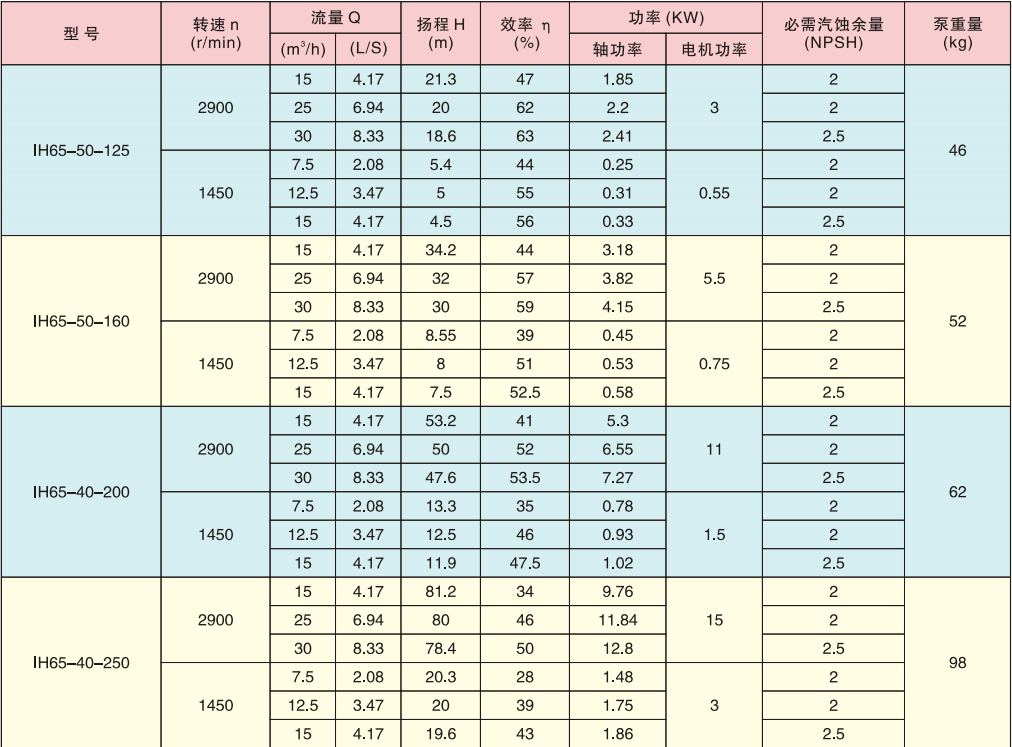

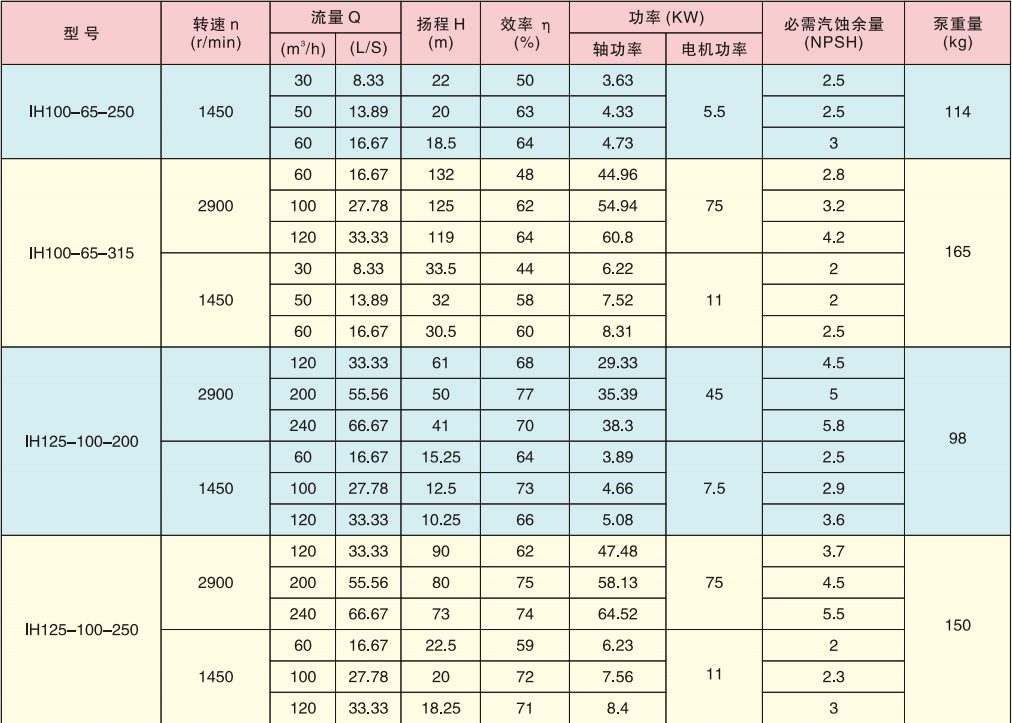

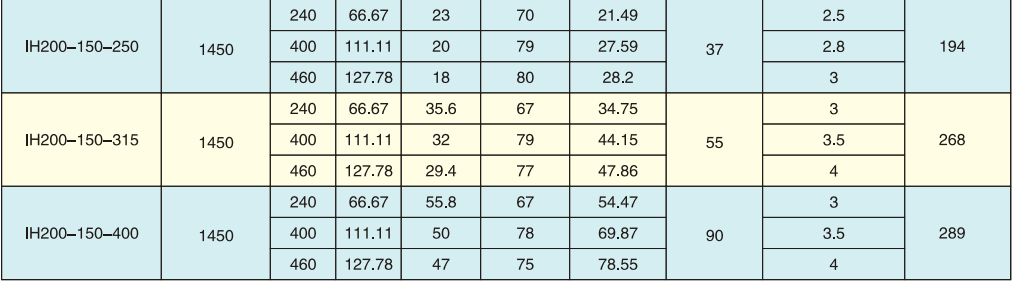

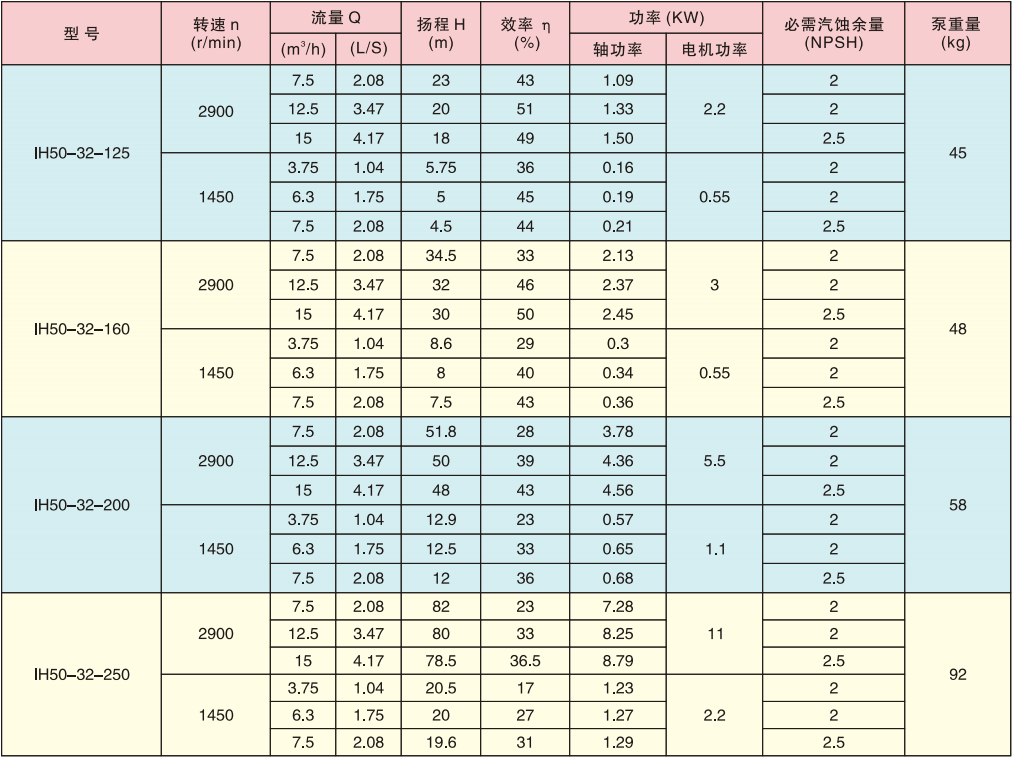

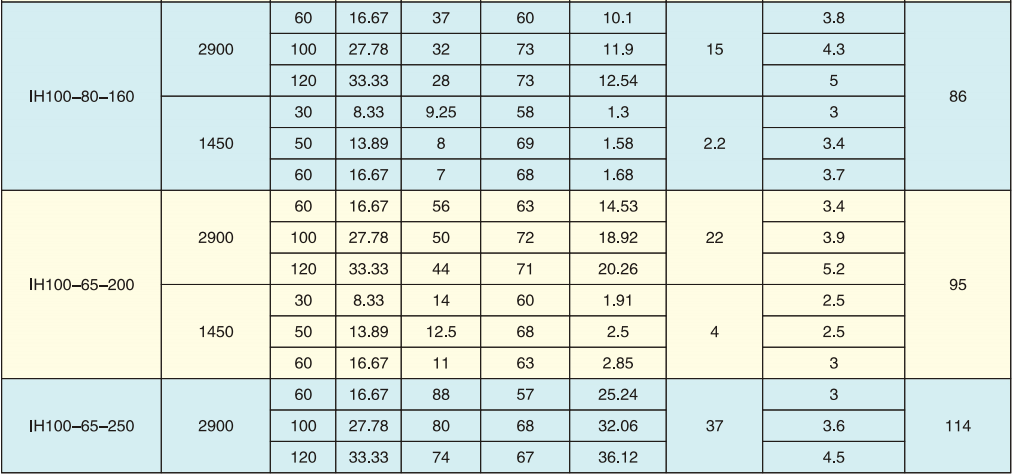

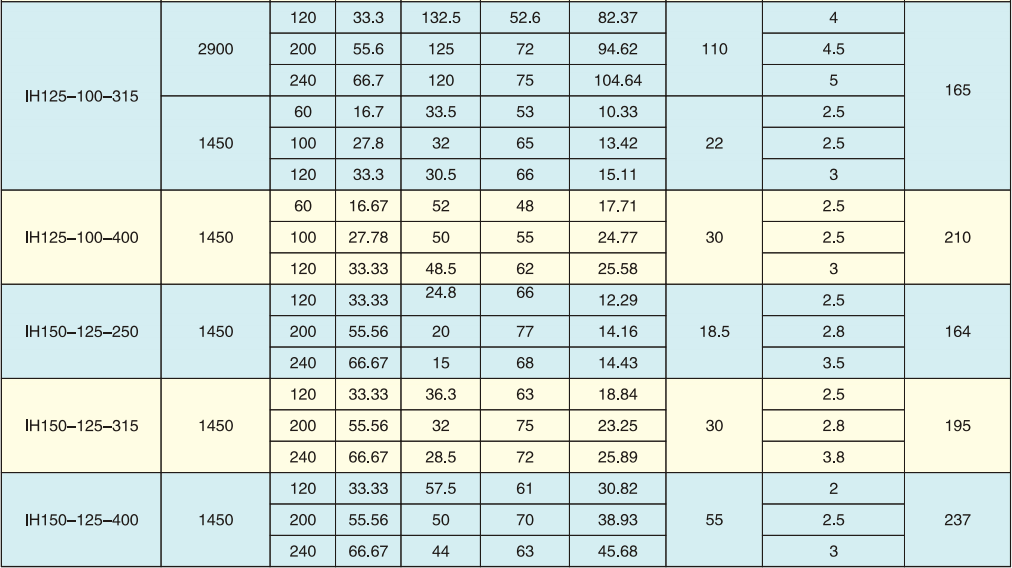

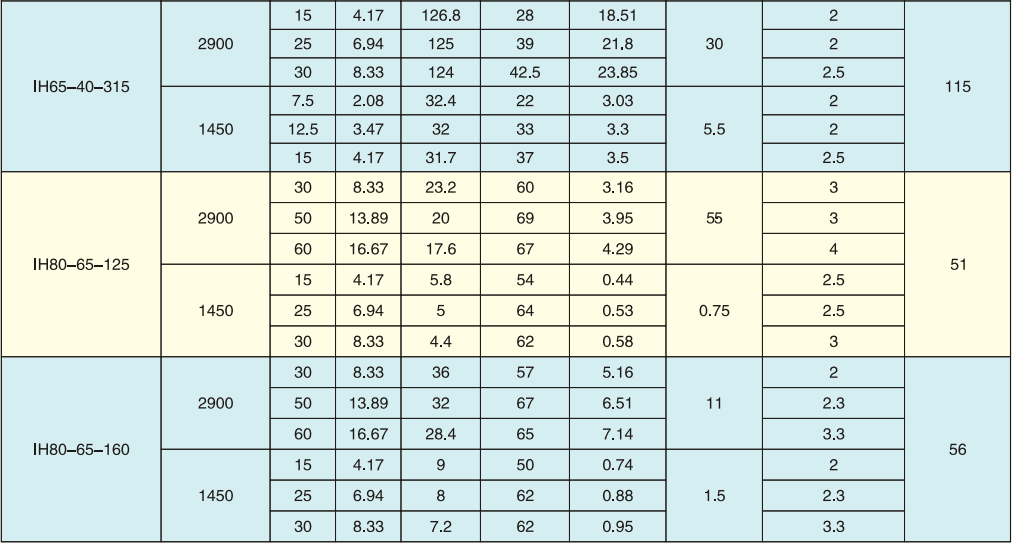

流量Q:3.75~460m/h

揚程H:4.5~132.5mm

轉速n:2900~1450r/min

配帶功率:0.55~110kw

進口直徑:25~300mm

最高工作壓力:1.6MPa
